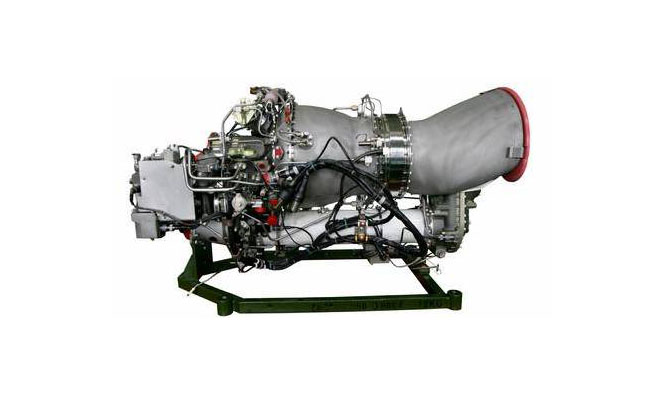

渦軸8(WZ8)發動機，是中國在法國阿赫耶渦軸發動機的基礎上研制的一型直升機用渦輪軸式發動機，主要用于直-9系列直升機。

結構系統

主機部分

1、壓氣機

由1級軸流級和1級離心級組成?？缫羲佥S流葉輪和超音速離心葉輪均采用TC4鈦合金鍛件經數控切削加工而成，葉片及輪盤為整體式結構。軸流級整流器內、外環及雙排整流葉片精鑄成一整體，離心級徑向及軸向擴壓器為一焊接組件。設計轉速51000轉/分鐘，絕熱效率0.782。

2、燃燒室

離心甩油折流式環形。起動噴嘴及低壓高能電嘴裝于燃燒室前部。火焰筒采用鈷基GH188及鎳基GH625合金板材經沖壓焊接而成，內、外壁上用電子束打出13000個直徑0.5～0.6mm小孔從而形成全氣膜冷卻。燃油先經噴射油道內6個孔道進行預分配后進入甩油盤，再經其上12個孔道甩入火焰筒主燃區。由于甩油壓力極高，燃油霧化質量好，故燃燒效率達0.99?？倝夯謴?fù)系數0.968。

3、燃?xì)獍l(fā)生器

渦輪2級軸流式。不冷卻。帶樅樹狀密封型榫頭的第1級轉子葉片為定向凝固鎳基DZ22合金精鑄件，葉身采用低壓等離子噴涂由Ni、Cr、Al、Co、Y、Ta等6種元素組成的涂料以提高其高溫抗氧化性能。嵌入式第2級轉子葉片采用仿NK15CATD精鑄毛坯制成。兩級渦輪盤均采用鎳基GH500鍛件，經機械加工而成。

4、自由渦輪

單級軸流式。用仿NC13Adbc合金精鑄的轉子葉片通過其樅樹形榫頭嵌入懸臂式自由渦輪盤上。自由渦輪導向器采用鈷基及鎳基的合金板材經沖壓焊接而成。轉速41586r/min。

5、減速器

2級簡單圓柱斜齒輪減速。減速比為0.14428。減速器將自由渦輪轉速41586r/min降至功率軸的轉速6000轉/分鐘。減速齒輪采用仿E16NCD13鍛件，經機加工而成。減速機匣采用耐高溫的鑄鋁合金毛坯制成。

附件部分

1、傳動機匣

通過錐齒輪及圓柱齒輪系傳動各轉動附件。功率軸前支點置于附件傳動機匣內。WZ8/WZ8A/WZ8E發動機通過功率軸向前輸出全部軸功率，WZ8D則通過功率軸經自由渦輪到自由渦輪軸向前輸出傳動旋翼用的功率，同時向后輸出傳動尾槳用的功率。

2、排氣裝置

簡單擴張式。WZ8及WZ8D排氣裝置軸線均為水平，但長短有別;WZ8A及WZ8E排氣裝置軸線向上翹約30°。

3、控制系統

對自由渦輪轉速調節。機械液壓式燃油控制。

4、燃油系統

包括裝于直升機上的燃油箱、輔助增壓泵和燃油濾以及裝于發動機上的燃油調節器、超轉放油活門、增壓活門和甩油盤等。供油壓力3432kPa。燃油牌號RP-1和RP-2。

5、滑油系統

由安裝在直升機上的滑油箱、滑油散熱器、滑油溫度傳感器及發動機上安裝的滑油泵、滑油壓力傳感器、低壓滑油壓力開關、滑油濾、油濾堵塞指示器、測扭機構及磁堵等組成。供油壓力500kPa?；秃牧?.2kg/h。

6、起動系統

包括起動發電機、高能點火器、低壓高能電嘴、起動噴嘴、起動供油電磁活門、起動放油活門和放氣活門等。
