飛機趴著開，無頭怪物，NORTHROP XP-79飛槌試驗機
飛翼構型的概念在很早的時候就已經存在，并在上個世紀20年代到30年代開始陸續有真正意義上的飛翼飛行器問世，在第二次世界大戰中德國和美國都在飛翼研發領域進行了深入研究，其中美國的飛機設計師約翰·諾斯羅普是一位對飛翼結構非常著迷的設計師，在二戰中他提出了一種高速火箭動力飛翼戰斗機，并說服美國陸軍航空軍簽署了兩架原型機，這款飛行器就是本期武器大講堂的主角-諾斯羅普XP-79火箭動力飛翼項目。
趴著駕駛的飛翼
諾斯羅普XP-79項目本身并不成功，該項目發展于盟軍與德軍空戰激烈的年代，當時盟軍發現德國正在研制一種高速的飛行器，這款飛行器就是后來的梅塞施密特Me-163彗星火箭動力戰斗機。
在二戰后期美軍在德國上空轟炸機編隊會時不時的遭到德軍的這種小型火箭動力攔截機的襲擊，編隊的美軍機組人員對這種外觀先進，速度超快的武器所采用的技術驚嘆不已，幾乎是在同一時期，美國本土的飛機設計師約翰·諾斯羅普其實也提出了這種采用火箭動力將飛行器的速度提升到音速的方案。
美國陸航參考了在德國上空的遭遇，認為這種方案能讓美軍跟上噴氣動力和飛翼等瘋狂的新技術，讓自己的軍事科技水平不會遠遠落后于歐洲，于是在1943年1月，當時的美國陸軍航空軍簽署了購買倆架原型機的合同，并將項目命名為 XP-79，綽號為飛行公羊。
XP-79飛行公羊外形設計成飛翼的構型，機身、機翼與發動機艙融為一體，整個飛機長度為4.26 米、翼展11.58 米、高2.31米、空重2.65噸。
中間部位是一個以中心線為標準對稱設計的駕駛艙，駕駛艙前部為箭頭形狀的防彈玻璃艙，能擁有不錯的前向和上部視野，駕駛員進出駕駛艙通過機背中心線上的一個三角形的艙門進出機艙。
在進出的時候，飛行員需要從機翼后緣爬上飛機，然后趴下來爬入駕駛艙內部，并向前滑到最前面趴著駕駛，因此飛行員是趴在兩個噴氣發動機之間的機艙進行駕駛的，當時這么設計的原因有兩個，第一個是趴著駕駛正面面積更小，讓飛行器的正面橫截面處于最小的程度，減少空氣阻力的同時還能為敵方炮手提供最小的機身輪廓，減少受彈概率。
第二個是采用俯臥駕駛姿勢可以使飛行員能夠承受高達 21G的G力值，這能讓飛行員承受住高速飛行和瞬間加速。

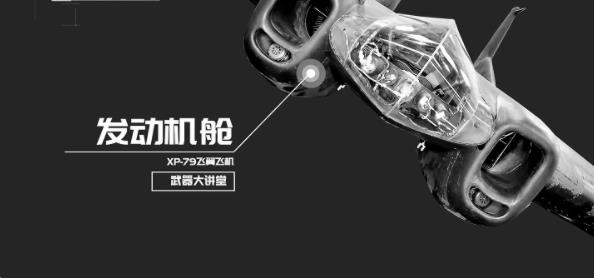

駕駛艙兩側是發動機艙的位置，原本計劃使用的是兩臺Aerojet的 XCALR-2000A-1旋轉噴氣火箭發動機，該火箭發動機能提供8.9KN的推力，使用單乙苯胺燃料提供動力，并由發紅硝酸氧化。
這些燃料非常的危險，所以設計師對燃料罐的保護做得很到位，在機翼主體機構上都加上了相當厚重的裝甲進行保護。
原設計方案是在地面起飛階段，通過兩個能輸出1,000 磅推力的火箭助推器作為噴射輔助起飛裝置進行起飛，起飛之后拋掉，繼續使用主火箭發動機飛行作戰。
然而這僅僅存在于設想中，因?yàn)閷?shí)際上這款火箭發動機的研發并不順利，這種火箭動力本身的安全性并不是很高，而持續時間也很短，無法滿足保持飛機滯空時間超過 30 分鐘的要求，因此一再拖慢了項目的發展，最終美國陸航取消了Aerojet的火箭發動機研發任務，而諾斯羅普的XP-79飛行公羊兩架原型機也同時被取消。
在一番周旋之下，美國陸航覺得不能因?yàn)閯?dòng)力的原因也把XP-79項目也給放棄了，所以最終還是同意完成第三架原型機的設計建造，第三架原型機則是直接將動力改成軸流噴氣發動機而成，引擎換成兩臺西屋 19B (J30)渦輪噴氣發動機，單臺推力為5.1 kN，優化修改之后的型號被重新命名為XP-79B，綽號也由飛行公羊改成了飛槌。
噴氣動力的XP-79B進氣口位于駕駛艙左右兩側，基本上占滿了駕駛員的左右視野，該套動力系統可以實現880公里/小時的最高速度，最大實用升限為12,000 米，爬升率為20 m/s，機內的燃油儲備為1100 升，可以提供1,598 公里的續航里程或者2.45 小時的續航時間。油箱安裝在兩側機翼內部，得益于飛翼結構造型，油箱可以很好的隱藏在機翼內部。
其飛翼采用半硬殼式結構，材料選擇的是鎂合金，而不是傳統的鋁合金，并且連接工藝也由傳統的鉚接換成更新的焊接工藝，這樣的選擇可以降低整個機身的重量，但是鎂在發生事故的時候燃燒起來也很猛烈，所以這款飛機在后來出事故的時候這種材料就成為了一個隱患。
在飛翼前緣設計有裝甲蒙皮防護，機翼后緣蒙皮厚度為3.2 毫米，前緣蒙皮厚度最大處為19 毫米，之所以設計這么厚裝甲機翼前緣，一個說法是早期設計的時候是使用火箭動力，配備的單乙苯胺燃料和發紅硝酸氧化劑非常危險，為了保護燃料和飛行員所以才設計了這么厚的裝甲蒙皮。
另一個說法是一開始陸航的要求是能跟德國一樣通過撞擊的方式攻擊來襲的敵方飛機，加固的前緣機翼和更加高強度的鎂合金結構可以輕松的切掉敵機的機翼或機尾，從而達到擊毀敵方飛機的目的，這個說法目前還是有不少的爭議，畢竟在1945年時美國的空中力量已經主宰了當時的大部分戰場天空。
在后來設計升級的XP-79B則計劃在機翼前緣加裝四挺12.7 毫米機槍，雖然從未真正的安裝，但是從這也看得出來本身的設計，并不是單純的為了用自己的的機翼去撞擊敵方飛機而達到殺傷的目的，更多的可能是為了保護飛機免受正面炮火的傷害。
在機翼后緣設計有升降副翼和減速板等結構，其中靠近翼尖的部位設計了一個具有雙功能的翼尖分裂式襟翼，這個襟翼的作用跟如今的B-2幽靈隱形戰略轟炸機上的開裂式襟翼是一樣的，其作用和操作原理都是同樣的，感興趣的朋友可以自行查看我們第468期做過的B-2轟炸機的視頻。
除了襟翼和副翼之外，XP-79的翼尖還有一個輔助的控制裝置，這個裝置是一個氣動膜盒方向舵，類似于一個圓管的形狀，里面是中空的，內部設計有一個閥門，當平時正常飛行的時候，空氣可以自由通過這個水平的管道，當飛行員通過內部的操作系統操縱腳踏板時，翼尖的氣動膜盒內一個閥門會控制膜盒中的氣流偏轉，從而起到輔助翼尖分裂式襟翼方向舵的作用，并且飛行員操作另外一個把手時，則兩個翼尖輔助裝置共同作用也可以起到輔助剎車的作用。
在飛行的時候，設計師在早期的同類型飛機測試中發現控制存在很大的問題，尤其是起飛之后會發生自旋等無法操控的情況，并且經過風洞和相關模擬計算表明，這種飛翼結構在高速飛行時想要保持穩定就必須得增加垂直尾翼才行，雖然很不情愿，最后設計師也沒辦法只能妥協加上一個鋼絲張緊的垂直翼面用以穩定飛行姿態，并在后續的一些測試中一直將這個垂尾保留了下來，并沒有如設計師預想的一樣當試飛結果顯示沒有必要就把它鋸掉。
XP-79的起落裝置為非常獨特的四點式起落架，起落架安裝在發動機艙下方，可以在起飛之后收起，諾斯羅普XP-79火箭動力飛翼項目兩架原型機因?yàn)榛鸺齽?dòng)力問題并未能成功研發下去，但是更換為軸流噴氣發動機的XP-79B型號卻走到了試驗階段。
在1945年6月，編號為43-32437的XP-79B原型機安裝了兩臺噴氣發動機，被涂成全白色，蓋上帆布用卡車運到了莫洛克干湖試驗場，同年9月12日，在這個試驗場上的XP-79B進行了第一次也是最后一次試飛。
在這次試飛中一開始的操作和飛行都沒有問題，直到飛行員在大約3000米的高空嘗試進行慢滾轉動作，卻在這個動作中飛機發生失控旋轉頭朝下撞向地面，飛行員未能從后部的艙門逃出來，與飛機一起撞向地面死亡，也有一個說法是飛行員發現已經不可能恢復控制，于是拋掉艙蓋試圖逃生，但是被瘋狂旋轉的機翼擊中，降落傘沒有打開墜地身亡。而墜毀的飛機因?yàn)殒V合金機身非常易燃，在爆炸中機身燃起白熱的火焰，從而燒毀了整架飛機，因此當時的故障原因等數據就無從查起。
隨著第二次世界大戰的結束，美國陸航認為這個項目已經沒有意義了，再加上各種常規布局的噴氣式飛機出現，飛翼結構的XP-79B計劃被徹底拋棄，結束了諾斯羅普對于飛翼飛行器的再一次探索，不過 XP-79B的有關技術和測試數據對后來的飛翼飛行器—YB-35、YB-49和現在的B-2隱形戰略轟炸機的實現起到了非常重要的作用，可謂是現代飛翼飛行器的一個重要基石。
